面风速型VAV

1. 通风柜专用VAV可以自动调节通风柜面风速，典型设置为有人时为0.5M/S，无人时0.3M/S；

2. VAV系统可以在3S内稳定风速，满足通风柜的排风要求；

3. VAV系统在开关通风柜柜门动态测试中，满足不泄漏的要求，保证实验室人员安全；

4. VAV系统有小阀门开度，保证通风柜内的小通风量，防止泄漏；

5. 采用一体成型阀体，面风速控制方式，满足实际面风速与实测面风速误差在±10%以内；

6. 适用于所有宽边款式通风柜。

产品部件介绍：

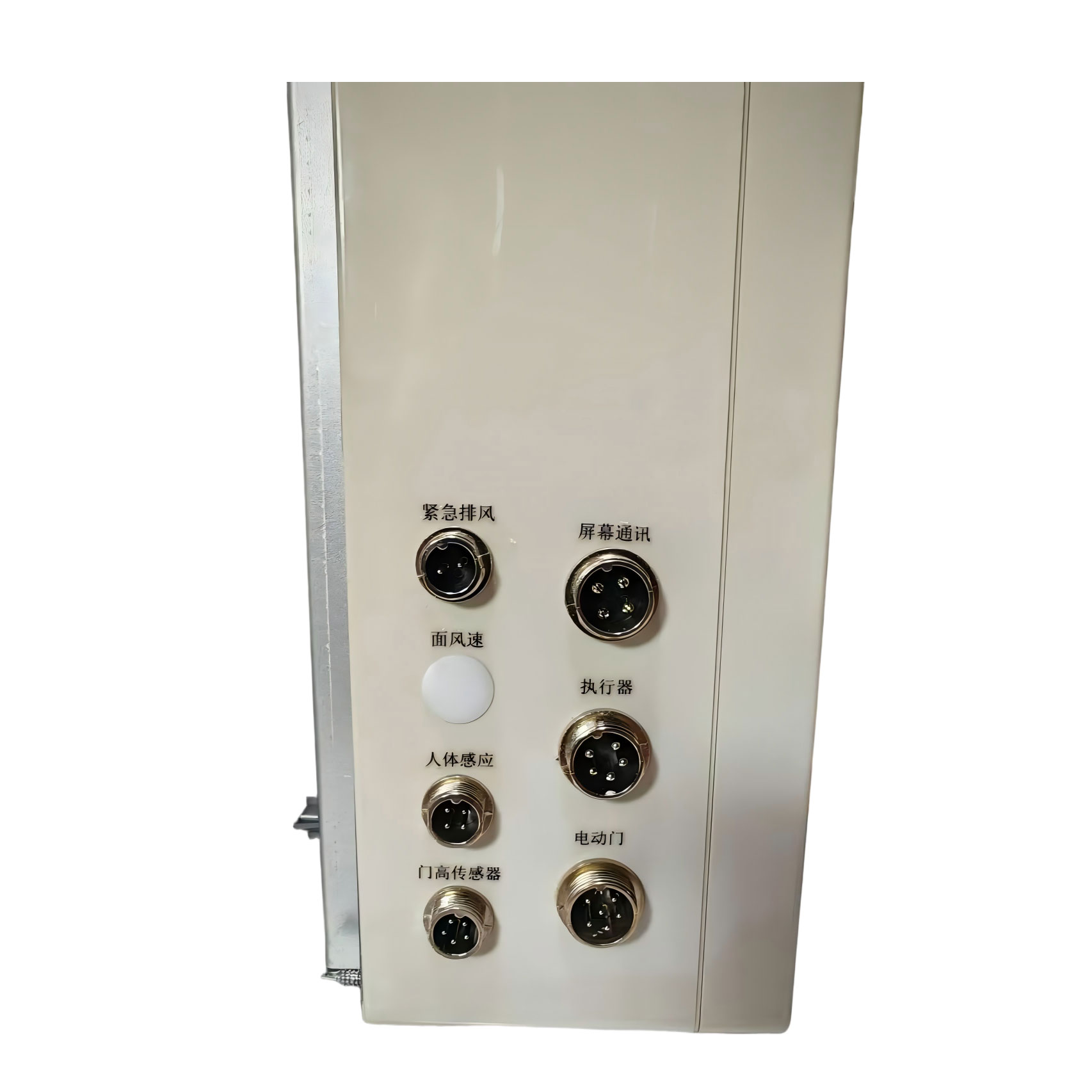

1. 阀体+控制主机：阀体选用具备阻燃、高耐腐蚀性的PP材料，可满足实验室防腐、防火的要求；采用VAV专用控制器，控制箱运用工业阻燃ABS材质，与阀门进行一体式安装。传感器的进出线束配备航空防水插头，具备防错插和防脱落松动的功能。直流电源采用24V明纬电源。AC220V进线电源配备标准品字插头，并且带有独立开关与保险。

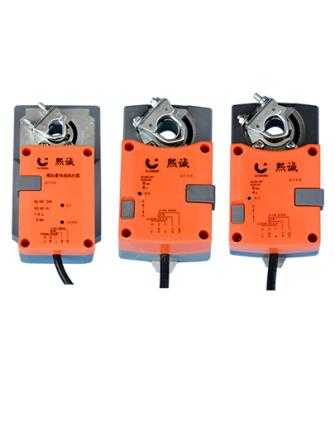

2. 快速执行器：选用阻燃ABS材质，扭矩不小于4NM，运行时间不超过3S；配备无刷电机，可进行无调控。额定电压为DC 24V，控制信号范围是0 - 10V，位置反馈信号范围同样为0 - 10V。适用于中小型风阀。

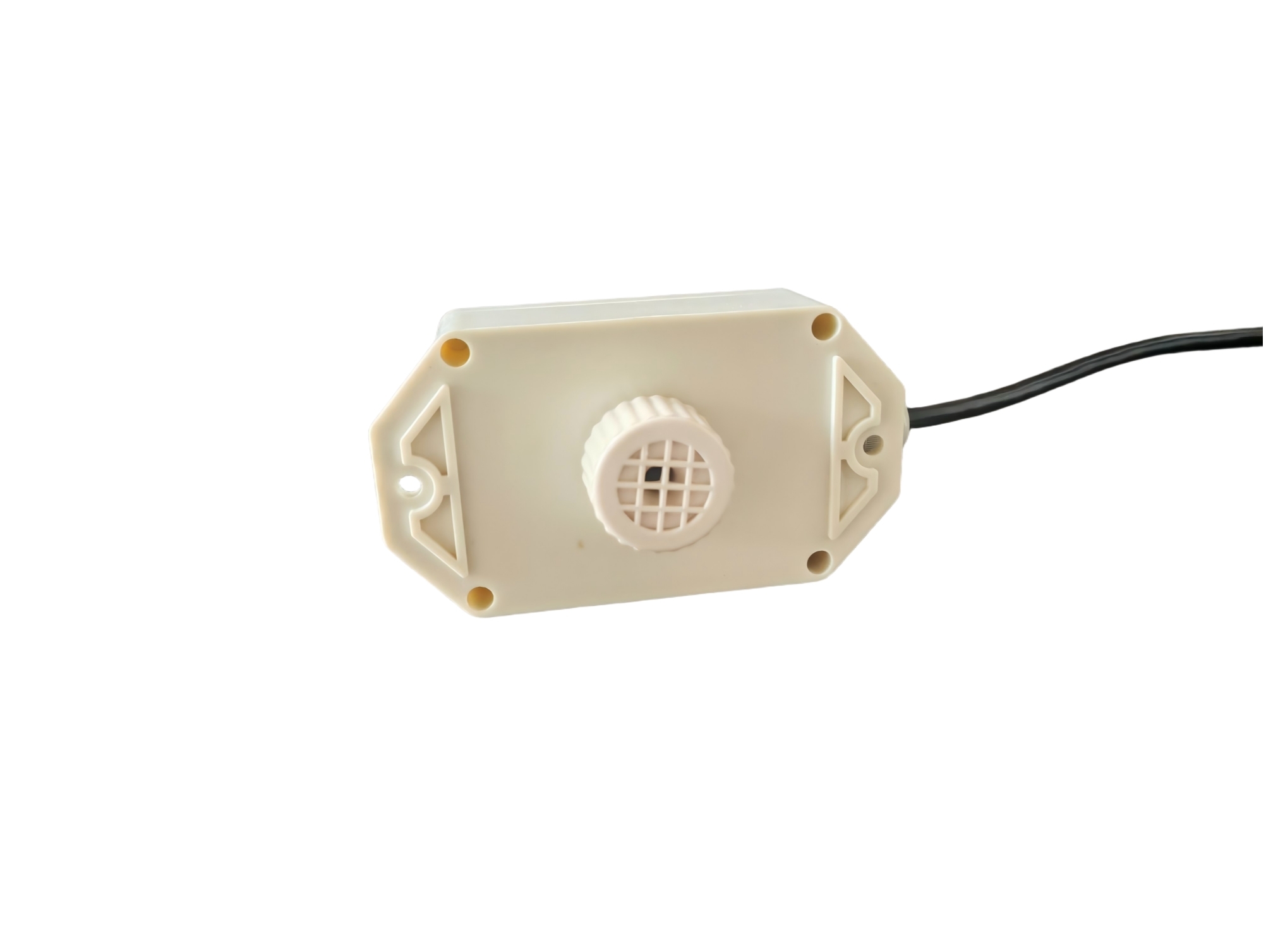

3. 面风速传感器：采用先进的抗污染设计，具备长期可靠性；风速输出为稳定；对低风速具有高的灵敏度，能够准确测量 0 - 2m/s 范围内的面风速；输出 0 - 10V 线性标准信号，分辨率达 0.005m/s，响应时间不超过 20ms；量程、输出和反应时间可供用户再自行选择。

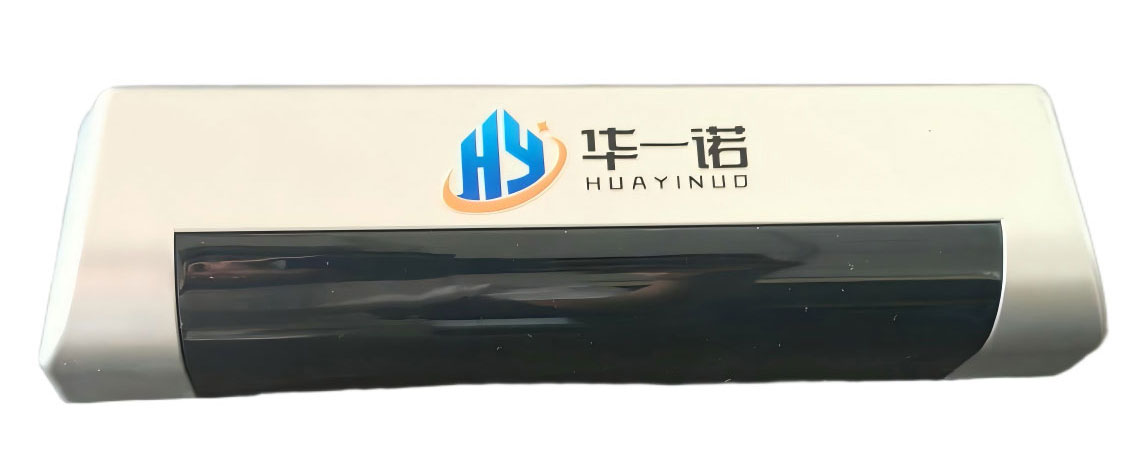

4. 人体感应器：采用工业级ABS材料，具备防火阻燃性能；搭载进口24.125GHZ微波传感模块，不受温度等环境因素的影响；运用一体式模块设计，无裸露电板，安全性和稳定性更高；天线可上下调节偏角，以此确定检测区域；具备电子滤波功能，抗干扰能力强。电源电压为AC12 - 24V，辐射范围达2000mm*800mm，感应时间小于30ms。

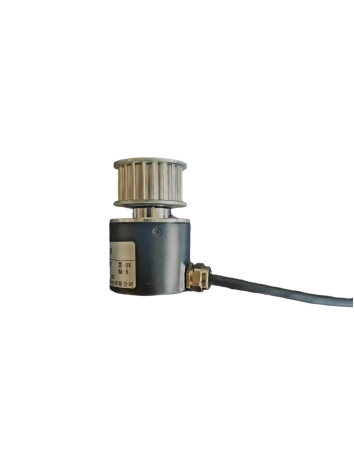

5. 门高传感器：采用光电编码器测距装置脉冲，可实时记录柜门的高度、时间和数据，并将其传输至显示画面。出线方式为航空插头，编码器脉冲数为 400pr，输出方式为 PNP 集电输出，供电电压为 24V，机械转速为 6000rpm，响应频率为 100 - 600KHz。

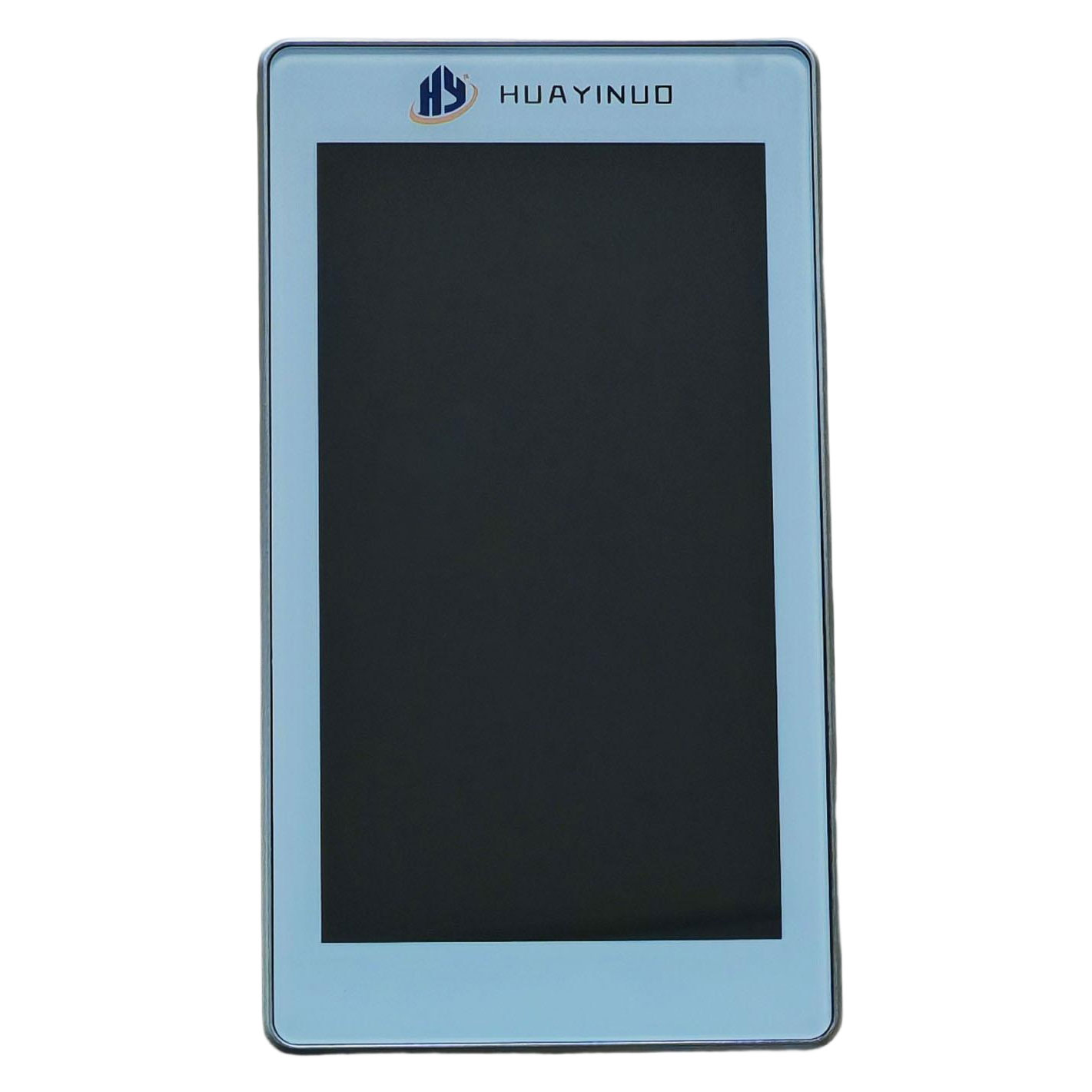

6. 数据监控屏：采用24位彩色人机交互触控电容屏进行显示；操作面板为彩色5英寸电容式触摸屏，窄边框设计，视野更开阔，设置操作方便。可以显示VAV系统实时状态，并设置VAV系统的运行参数；可以实现声光报警功能，并设有紧急情况按钮（当出现试剂泄漏等紧急情况时，可加大通风柜排风量）；支持定制，可显示所需数据。

7. 急停按钮(实体按钮):采用ABB自复位按钮，当出现异常情况时，开启紧急排放模式控制系统将变风量阀开大排风，不受面风速值的控制；再次按下或到达设定时间，可以复位为系统正常模式运行。
